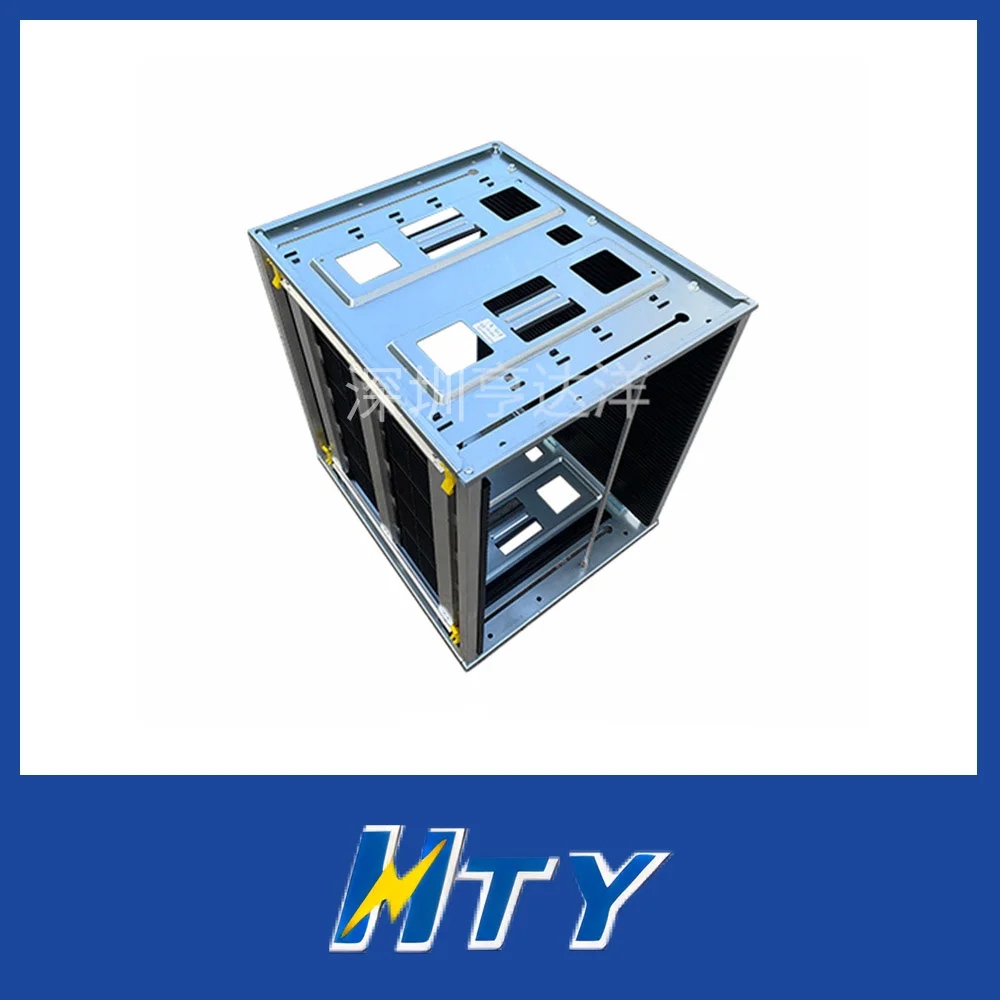

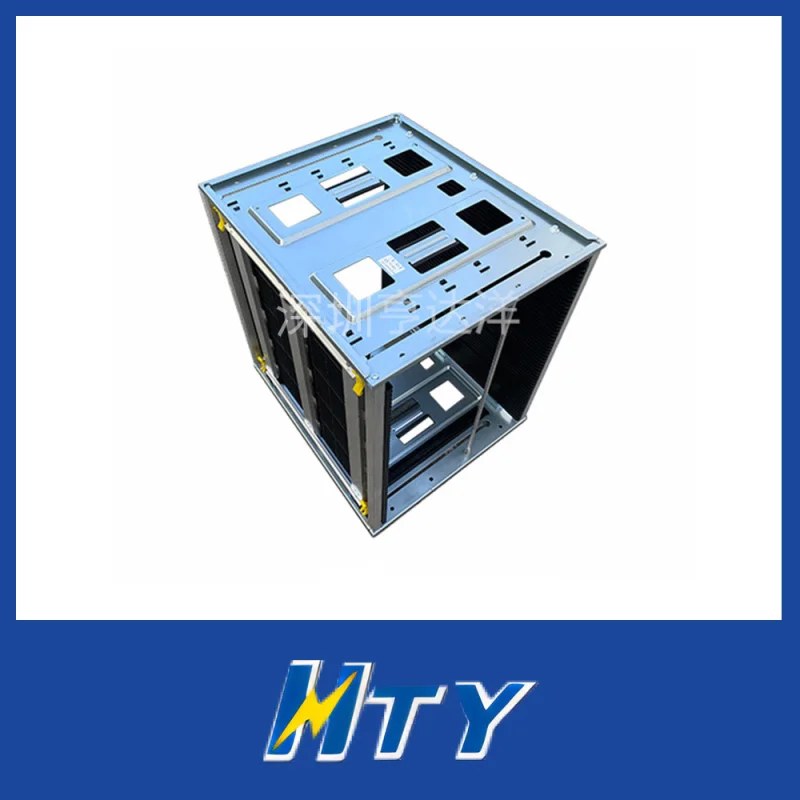

防靜電PCB自動上板架 TY-3304

產品特性：

1. 靜電防護能力：采用防靜電材料和設計，有效防止靜電對PCB板的損害，保證電路板的質量和可靠性。

2. 自動化操作：設備具備自動上板功能，能夠自動將PCB板定位并準確放置在指定位置，提高生產效率和精度。

3. 多功能性：可根據客戶需求，實現多種上板方式，如單板上板、多板上板等，適應不同生產需求。

4. 靈活性和可調性：設備可根據PCB板的尺寸和厚度進行調整，適應各種規格的電路板上板要求。

應用場景： 防靜電PCB自動上板架廣泛應用于以下領域：

1. 電子制造業：適用于PCB板的生產和組裝過程，可實現自動上板操作，提高生產效率和質量。

2. 電子設備維修：用于電子設備的維修和更換PCB板，確保操作過程中不會對電路板產生靜電損害。

3. 制造工廠：適用于各種電子產品的生產工廠，如通信設備、計算機、家電等，提供高效的上板解決方案。

相關工藝： 防靜電PCB自動上板架的關鍵工藝包括以下步驟：

1. 板材處理：使用防靜電材料制造上板架，確保設備本身對靜電的防護，以及對待上板的PCB板的保護。

2. 自動定位：設備配備高精度的定位系統，通過視覺或傳感器技術，實現PCB板的自動定位和對準。

3. 上板機構：采用精密的上板機構，通過氣動或機械方式，將PCB板精確放置到指定位置，確保準確性和穩定性。

4. 控制系統：配備先進的控制系統，可實現自動化操作和參數調整，提供靈活性和可調性。

防靜電PCB自動上板架通過其靜電防護能力、自動化操作和靈活性，成為電子制造行業的重要設備之一，提高生產效率、保證產品質量，滿足客戶對高精度和高可靠性的需求。

表面電阻：<10⁶Ω, 分普通型和耐高溫型（120℃）

外形尺寸：535*460*570mm 可存放PCB板50塊

使用PCB板規格：535*(50--390)mm

側板導向槽: 槽溝深度3.5mm   溝寬5mm  節距10mm

上下底板為金屬板：齒輪軌道調節設計，操作簡便

Synehronous driving ESD PCB Racks

Surfaceresistance：<10⁶Ω Common type and heat-resistance type(120℃)are available.

Overall Size: 535*460*570mm. Can accommodate 50 pieces of PCB.

Specifications of PCBs to be accommodated: 535*(50--390)mm.

Side guide slot: depth 3.5mm, width 5mm, pitch 10mm

The top and bottom boards are made of metal.

Gear track allow easy operations.
